联系人：张先生 13316543719
邮 箱：279840520@qq.com
传 真：0755-28342471
网 址：www.szhtgj.cn
地 址：广东省深圳市龙岗区龙城大道3020
液态硅胶原料的固化是一个关键的生产过程，它涉及多个环节和技术。以下是宏图总结的液态硅胶原料固化的常见的固化方法，分为缩合型和加成型给大家解答：
缩合型液态硅胶固化方法
室温固化
原理：依靠有机锡等催化剂引发交联反应，与空气湿度无关，通过缩合反应形成网状结构，同时释放醇类等低分子物质。

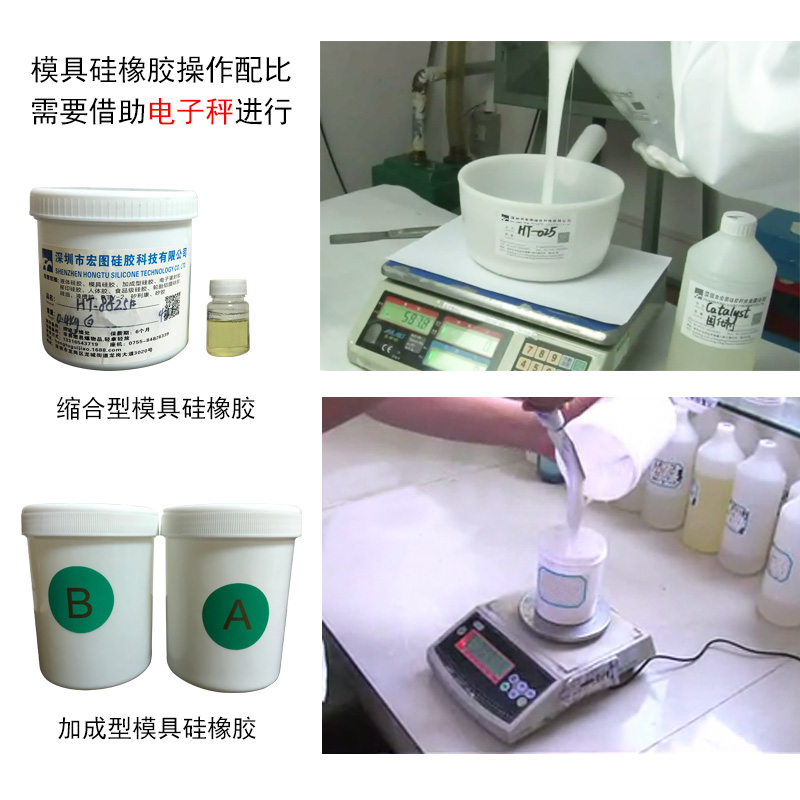

操作：将A、B组分按100:2至100:3比例混合，充分搅拌后真空脱泡，灌注或涂刷后静置固化。
固化条件：25℃室温下完全固化需5至8小时，通过加温可加速固化，如30℃至50℃环境下固化时间可缩短至1-4小时。
注意事项：固化剂比例需严格控制在100:1.5至100:4之间，过多或过少均会影响固化效果及物理性能。
加温固化
原理：通过提升环境温度加速交联反应，缩短固化时间。
操作：将混合后的硅胶置于80℃至150℃环境中，固化时间随温度升高而缩短，如80℃下约需半小时，120℃下仅需十几分钟。
注意事项：产品厚度对固化时间有显著影响，厚度越大，内部升温越慢，固化时间需相应延长。
二、加成型液态硅胶固化方法
室温固化
原理：在铂金催化剂作用下，A、B组分（1:1比例）混合后发生加成反应，形成三维网状结构。
操作：将A、B组分充分混合搅拌，真空脱泡后使用，室温下3至5小时可完成固化。
特点：固化过程无副产物释放，产品透明度高、纯度高，适用于食品级、医疗级应用。
加温快速固化
原理：通过加温显著提升硫化速度，缩短生产周期。
操作：将混合后的硅胶置于120℃至200℃环境中，固化时间可缩短至数十分钟甚至更短。例如，120℃下加温数十分钟即可完成固化。
优势：可大幅提高生产效率，适用于大规模生产。
液态硅胶原料的固化是一个复杂而精细的过程，其中最常见的就是加温固化和室温硫化，宏图硅胶提醒大家需要根据具体的产品要求和生产条件选择合适的固化方法和参数。在生产过程中，应严格控制各个环节的质量和技术要求，如以确保最终产品的性能和质量满足要求。
